Optimal Test af RJ45 Netværkskabler

I en verden, hvor digital kommunikation og dataoverførsel er fundamentet for næsten alt, er pålidelige og hurtige netværksforbindelser absolut afgørende. Fra hjemmekontoret til store virksomhedsnetværk – et velfungerende netværk er rygraden i moderne teknologi. Ofte overses dog et af de mest fundamentale elementer: netværkskablet. Selvom de kan virke simple, kan selv små fejl i et kabel forårsage store problemer, lige fra langsomme forbindelser til fuldstændigt netværksnedbrud. Derfor er korrekt test og vedligeholdelse af netværkskabler ikke blot en god praksis, men en absolut nødvendighed. Denne artikel vil guide dig gennem vigtigheden af kabeltest og introducere dig til avancerede værktøjer, der kan hjælpe dig med at opretholde en robust og effektiv netværksinfrastruktur.

Uanset om du er en professionel netværksinstallatør, en IT-supportspecialist eller en entusiastisk gør-det-selv-person, vil forståelsen af, hvordan man effektivt tester og fejlfinder RJ45 Ethernet-kabler, være uvurderlig. Vi vil udforske specifikke funktioner og fordele ved to fremtrædende kabeltestere: VARICONN RJ45 netværkskabeltesteren og Noyafa NF-8601S TDR-kabeltesteren, og vise, hvordan de kan forenkle din hverdag og sikre, at dit netværk altid kører optimalt.

Hvad er et RJ45 Ethernet-kabel?

Et RJ45 Ethernet-kabel er en standardiseret type netværkskabel, der bruges til at forbinde enheder til en kablet internetforbindelse eller et lokalt netværk (LAN - Local Area Network). Det er den mest almindeligt anvendte standard til at forbinde computere, servere, switche, routere og andet netværksudstyr. RJ45-konnektoren, som kablet er opkaldt efter, har otte ben, hvilket muliggør dataoverførsel med hastigheder op til 1 Gb/s (Gigabit per sekund) eller endda 10 Gb/s og højere for nyere kabelkategorier. Disse kabler kan være enten skærmede (STP - Shielded Twisted Pair) eller uskærmede (UTP - Unshielded Twisted Pair) og findes i forskellige længder og kategorier (f.eks. Cat 5e, Cat 6, Cat 6a, Cat 7, Cat 8) for at imødekomme specifikke netværkskrav og ydeevnebehov.

Kategorierne angiver kablets ydeevne og båndbreddekapacitet. For eksempel er Cat 5e den mest grundlæggende, der understøtter Gigabit Ethernet, mens Cat 6 og Cat 6a tilbyder forbedret ydeevne og reduceret krydstale, hvilket er ideelt for højere hastigheder og længere afstande. Cat 7 og Cat 8 er designet til endnu hurtigere netværk, herunder 10 Gigabit Ethernet og derover, og er typisk skærmede for at minimere interferens.

Hvorfor er Kabeltest Vigtigt?

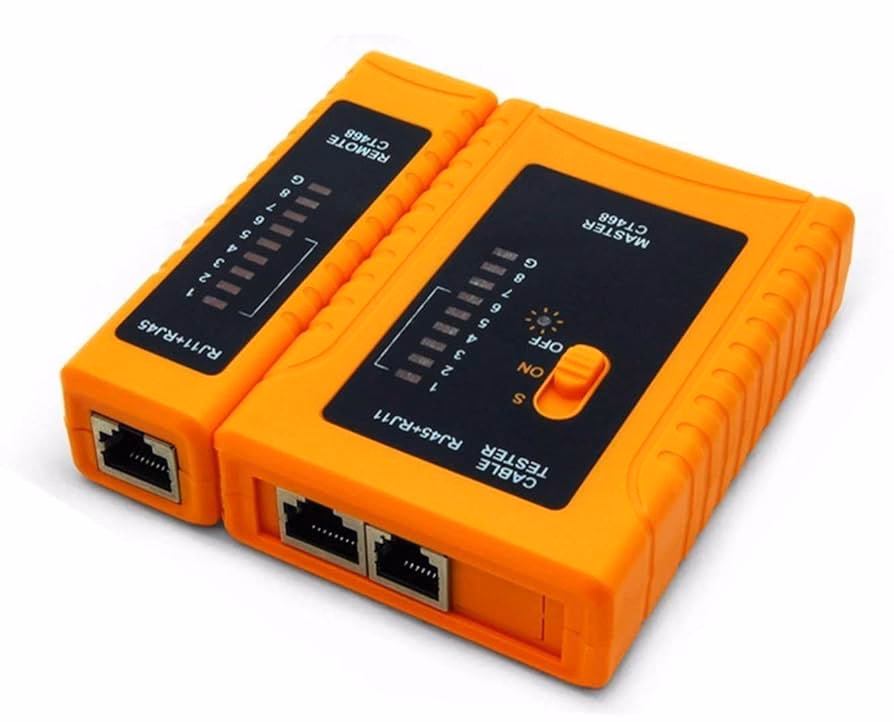

Selv det mindste problem med et netværkskabel kan have en kaskadevirkning på hele netværkets ydeevne. Uden ordentlig test kan man spilde timer på at fejlfinde software- eller hardwareproblemer, når den virkelige synder er et defekt kabel. Kabeltestere er uundværlige værktøjer, der hurtigt kan identificere og lokalisere en række almindelige kabelproblemer, herunder:

• Kortslutninger: Når to eller flere ledere i kablet utilsigtet kommer i kontakt med hinanden.
• Åbne kredsløb: Når en leder er brudt eller ikke er korrekt termineret i stikket.
• Forkert kabling (miswires): Når ledningerne ikke er forbundet i den korrekte rækkefølge i begge ender af kablet (f.eks. forkerte par, omvendte par, split-par).
• Høj modstand: Indikerer dårlig materialekvalitet eller dårlige forbindelser, hvilket kan føre til signalforringelse.
• Krydstale (Crosstalk): Interferens mellem ledningspar i kablet, der kan forringe signalintegriteten.
• Kabellængde: Måling af kablets længde for at sikre, at det overholder standarder og forventede ydelsesspecifikationer.

En korrekt test sikrer, at dine kabler lever op til standarderne og leverer den forventede ydeevne, hvilket er afgørende for både nye installationer og fejlfinding i eksisterende netværk.

VARICONN RJ45 Netværkskabeltester: Kompakt og Kraftfuld

VARICONN RJ45 netværkskabeltesteren er et alsidigt og brugervenligt værktøj designet til hurtigt og præcist at diagnosticere kabelproblemer. Dens primære funktion er at teste integriteten af et Ethernet-kabel, men den kan også identificere en række specifikke fejltyper, der kan påvirke netværksydelsen. Den understøtter fuldt ud populære kabeltyper som Cat 5e, Cat 6, Cat 6a og Cat 8, samt RJ45 kabelkonnektorer.

Nøglefunktioner ved VARICONN Testeren:

• Multi-funktionalitet: Denne tester er designet til at tjekke for kortslutninger, åbne kredsløb og forkert kabling. Den kan også identificere høj modstand og kontrollere fjerntliggende porte, hvilket gør den til et omfattende værktøj til fejlfinding.
• Kanalmodstandsmåling (Channel Loop Resistance testing): En af VARICONN's mest fremtrædende funktioner er dens evne til at måle modstand. Denne måling er afgørende for at vurdere kvaliteten af materialet og forbindelserne i kablet. Desuden kontrollerer den strømoverførselsevnen for PoE (Power over Ethernet) applikationer, hvilket er essentielt i moderne netværk, hvor strøm leveres direkte via Ethernet-kablet. VARICONN er bemærkelsesværdig som verdens mindste kabeltester, der udfører både modstandstest og portmapping.
• Mikrodesign: Med sit kompakte og lette design er VARICONN testeren yderst praktisk for professionelle, der er på farten. Den passer nemt i din værktøjskasse eller lomme, så du altid er klar til at diagnosticere og løse netværkskabelproblemer, uanset hvor du befinder dig.
• Nem at bruge: Testeren har en brugervenlig grænseflade med kun to knapper og et simpelt, letlæseligt LED-display. Du kan teste kabelforbindelser med et enkelt tryk på en knap, uden behov for komplicerede enhedskonfigurationer. LED-displayet er lyst nok til at kunne aflæse selv udendørs, hvilket gør fejlfinding til en leg.

Noyafa NF-8601S TDR Kabeltester: Avanceret Fejlfinding

Noyafa NF-8601S TDR kabeltesteren er et robust, håndholdt værktøj, der er udviklet til at teste og spore en bred vifte af Ethernet-kabeltyper, herunder Cat 5e, Cat 6, Cat 6a, Cat 7, strømkabler (4+2 LAN-kabel, 8+2 LAN-kabel), telefonkabler og koaksialkabler. Den er udstyret med et LCD-display og en brugervenlig grænseflade samt avanceret TDR-teknologi (Time Domain Reflectometry), der giver den et bredt spektrum af testfunktioner, herunder kabelkontinuitet, kortslutningsdetektion, længdemåling og kabelkvalitetstest.

Hvordan Noyafa NF-8601S Fungerer:

Noyafa NF-8601S anvender TDR-teknologi til at måle et kabels elektriske impedans og reflektans for at detektere fejl og måle kablets længde. Når et signal sendes ned ad kablet, måler testeren den tid, det tager for signalet at rejse til kablets ende og tilbage. Baseret på denne måling kan Noyafa NF-8601S beregne placeringen og typen af fejl i kablet samt kablets nøjagtige længde. Dette er særligt nyttigt for at identificere præcise brud eller fejl i lange kabelstrækninger.

Sporing af RJ45 Ethernet-kabler med Noyafa NF-8601S:

Sporing af Ethernet-kabler med Noyafa NF-8601S er en ligetil og effektiv proces. Følgende metoder vil guide dig gennem sporing af dine kabler:

Metode 1: Spor RJ45 Ethernet-kabel ved hjælp af Port Flash

Denne metode giver dig mulighed for visuelt at spore live RJ45 Ethernet-kabler ved at blinke portlyset på en switch/hub. Bemærk, at denne metode kun fungerer for velfungerende netværkskabler.

1. Sæt batterier i Noyafa NF-8601S kabeltestapparatet, og tænd det.
2. Gå ind i hovedmenuen, og tryk på ikonet "port flash". Du vil nu se en blå skærm med en hul rød cirkel.
3. Sæt RJ45 Ethernet-kablet i POE/PING-porten på hovedenheden. Den hule røde cirkel vil begynde at blinke som en solid rød cirkel med en bestemt frekvens.
4. Kig nu på switchporten, hvor målkablet er tilsluttet. Lyset på switchporten, hvor den anden ende af målkablet er forbundet, vil blinke med samme frekvens som den røde cirkel på displayet, hvilket indikerer kablets placering.

Metode 2: Spor RJ45 Ethernet-kabel ved hjælp af funktionen "Scan"

Denne metode er effektiv til at finde og groft lokalisere målet RJ45 Ethernet-kabel blandt ukendte kabler.

1. Tænd for NF-8601S-scanneren (hovedenheden).
2. Sæt nu målet Ethernet-kabel i "RJ45 Scan"-porten på hovedenheden.
3. Vælg funktionen "Scan" i hovedmenuen. Hovedenheden går som standard ind i "lavfrekvens" scanningstilstand. (Du kan dog også skifte til "PoE switch"-tilstand og "Højfrekvens" scanningstilstand efter dine arbejdsforhold.)
4. Tryk nu på "Power"-knappen på modtagerenheden for at tænde den. (Hold øje med indikatorlyset for at bekræfte, at modtageren er tændt.)
5. Tryk én gang på "SET"-knappen, indtil indikatorlyset med mærket "SCAN" lyser rødt.
6. Tag nu din modtager til den anden side af målkablet for at scanne og spore målkablet.

Test af RJ45 Ethernet-kabler med Noyafa NF-8601S:

Noyafa NF-8601S er et multifunktionelt værktøj til at udføre forskellige tests på RJ45 Ethernet-kabler. Nogle af de vigtigste tests, du kan udføre, er som følger:

Test #1: Pin-til-Pin Test (Mapping)

Pin-til-pin-testen er afgørende for at verificere korrekt kabling og identificere fejl som kortslutninger, åbne kredsløb og krydsede ledninger. Den giver et detaljeret kort over, hvordan hvert pin i den ene ende af kablet er forbundet til den anden ende.

1. Tænd for NF-8601S-scanneren (hovedenheden).
2. Sæt den ene ende af målet RJ45-kabel i "RJ45 Main"-porten på hovedenheden.
3. Sæt den anden ende af målet kabel i "RJ45"-porten på den fjernbetjente identifikationsenhed.
4. Vælg funktionen "Mapping" i hovedmenuen, og vælg derefter den rigtige kabeltype (Cat 5e, Cat 6, Cat 6a, Cat 7).
5. Når valgt, vil enheden automatisk udføre testen og vise et af følgende resultater:

• "Cable open or too short": Dette indikerer, at kablet ikke er korrekt tilsluttet hovedenheden eller den fjernbetjente enhed, eller at kablet er for kort til at udføre testen.
• Korrekt Forbindelse: Hvis kablet er korrekt forbundet, vil du se en graf, der tydeligt viser en 1:1-forbindelse mellem pins fra hovedenheden (M) til fjernenheden (R) og jordforbindelsen (G) for skærmede kabler. Dette bekræfter, at alle otte ledere er intakte og korrekt tilsluttet.
• Kortslutning: Hvis der er en kortslutning, vises en graf, der mapper de kortsluttede pins, deres placering og afstanden fra testpunktet. For eksempel: Hvis pins 3 og 8 er kortsluttede ved 49,3 meter, vil dette blive vist tydeligt. Dette er uvurderligt for hurtigt at lokalisere problemet i lange kabelstrækninger.
• Åbent Kredsløb: Ved et åbent kredsløb vises en graf, der mapper den/de åbne pins, deres placering og afstanden. For eksempel: Hvis pins 2 og 5 er åbne ved 97,2 meter fra startenden af den fjernbetjente enhed, vil dette blive vist, hvilket hjælper med præcis fejlfinding.
• Krydsning (Cross): Hvis ledningerne er krydsede, vil grafen vise, hvilke pins der er krydsede, f.eks. at pins 2 og 5 er krydsede. Dette er en almindelig fejl i forkert terminerede kabler.
• Åben, Kortslutning, Krydsning (Kombinerede Fejl): I nogle tilfælde kan Ethernet-kabler have flere fejl samtidigt. Testeren vil vise en samlet graf, der indikerer alle tilstedeværende fejl – f.eks. at pin 3 og pin 8 er kortsluttede, pin 1 er åben, og pin 2 og pin 5 er krydsede. Denne omfattende diagnose gør fejlfinding betydeligt lettere.

Sammenligning: VARICONN vs. Noyafa NF-8601S

Mens begge testere tjener det grundlæggende formål at teste RJ45-kabler, har de forskellige styrker og funktioner, der gør dem velegnede til forskellige brugsscenarier. Her er en sammenlignende tabel:

VARICONN er ideel for dem, der har brug for en hurtig og nem måde at verificere grundlæggende kabelfunktioner, herunder modstand for PoE-applikationer, i et ekstremt bærbart format. Noyafa NF-8601S er derimod et mere omfattende diagnosticeringsværktøj, der giver dybdegående information om kabelfejl, herunder præcis placering og type af fejlen, hvilket gør den uundværlig for mere komplekse netværksinstallationer og fejlfinding.

Gør-det-selv vs. Professionelle Testers

Mens den sande nødvendighed af et pålideligt netværk bliver tydeligere dag for dag, er det fristende at ty til gør-det-selv løsninger for at spare penge. Projekter som Xklathos' DIY-UltraCheap-RJ-45-UTP-Cable-Tester viser, at det er muligt at bygge en basal tester med et multimeter for at tjekke for åbne kanaler. Dog har disse løsninger ofte betydelige begrænsninger, især når det kommer til at teste kabler, der allerede er installeret over lange afstande, eller når der skal detekteres mere komplekse fejl som kortslutninger eller forkerte ledninger, der kan opstå under installationen.

Professionelle testers som VARICONN og Noyafa NF-8601S eliminerer disse begrænsninger. De er designet til at håndtere kabler 'in-place', detektere et bredere spektrum af fejltyper og give nøjagtige resultater med minimal indsats. Deres evne til at måle længde, detektere PoE-kapacitet (VARICONN) eller bruge TDR-teknologi til præcis fejlplacering (Noyafa) gør dem uovertrufne i forhold til simple gør-det-selv-løsninger. En investering i et professionelt værktøj betaler sig hurtigt tilbage i form af sparet tid, færre frustrationer og en mere pålidelig netværksinfrastruktur.

Ofte Stillede Spørgsmål

Her er nogle ofte stillede spørgsmål om RJ45 netværkskabeltestere:

Hvorfor er kabeltest vigtigt for mit netværk?

Kabeltest er afgørende for at sikre, at dit netværk fungerer optimalt. Det hjælper med at identificere og lokalisere problemer som kortslutninger, åbne kredsløb, og forkert kabling, der kan forårsage langsomme forbindelser, tab af data, eller fuldstændigt netværksnedbrud. Regelmæssig test minimerer nedetid og forlænger levetiden af din netværksinfrastruktur.

Hvad er forskellen på en åben kredsløb og en kortslutning i et netværkskabel?

En åben kredsløb opstår, når en ledning i kablet er brudt eller ikke korrekt forbundet i stikket, hvilket forhindrer signalet i at passere. En kortslutning opstår, når to eller flere ledninger utilsigtet rører hinanden, hvilket kan skabe en uønsket sti for strøm og forstyrre signalet. Begge fejl kan føre til netværksproblemer, men kræver forskellige diagnosticeringsmetoder.

Kan disse testere bruges til PoE-applikationer?

Ja, VARICONN RJ45 testeren er specifikt designet til at kontrollere strømoverførselsevnen for PoE (Power over Ethernet) applikationer ved at udføre kanalmodstandsmåling. Noyafa NF-8601S kan også understøtte test af PoE-kabler og har en 'PoE switch' scanningstilstand til sporing.

Hvor ofte skal jeg teste mine netværkskabler?

Det anbefales at teste nye kabler efter installation for at sikre korrekt funktion. For eksisterende netværk bør du teste kabler, når du oplever performanceproblemer, ustabile forbindelser, eller ved mistanke om kabelskader. Regelmæssig forebyggende test kan også være gavnligt i kritiske netværksmiljøer.

Hvad betyder TDR-teknologi, og hvorfor er det nyttigt?

TDR (Time Domain Reflectometry) er en teknologi, der bruges til at måle et kabels elektriske impedans for at detektere fejl og måle kablets længde. Ved at sende et signal ned ad kablet og måle tiden det tager for signalet at reflekteres tilbage, kan en TDR-tester præcist bestemme placeringen af fejl som brud, kortslutninger eller impedansændringer. Dette er yderst nyttigt for at lokalisere fejl i lange kabler uden at skulle grave hele kablet op.

Konklusion

At spore og teste et RJ45 Ethernet-kabel med en dedikeret kabeltester som VARICONN eller Noyafa NF-8601S er en ligetil proces, der kan udføres af enhver, selv dem uden forudgående teknisk erfaring. Disse testers er pålidelige og effektive værktøjer, der hjælper med hurtigt at identificere kabelproblemer og verificere forbindelsen af dine RJ45 netværkskabler. Ved at følge de trin, der er beskrevet i denne artikel, kan du sikre, at dine RJ45 Ethernet-kabler fungerer korrekt, og at dit netværk kører problemfrit.

Investeringen i en højkvalitets kabeltester som VARICONN eller Noyafa NF-8601S er et intelligent valg for enhver, der ønsker at opretholde et velfungerende netværk og undgå kostbar nedetid. En solid og pålidelig netværksinfrastruktur er fundamentet for digital succes, og det starter med korrekt fungerende kabler.
