Hvad er en Dimple Jacket? Din Komplette Guide

I den moderne industri er præcis temperaturkontrol af væsker og materialer ikke blot en fordel, men ofte en absolut nødvendighed. Fra fødevareproduktion til kemisk forarbejdning og farmaceutiske applikationer spiller varmeudveksling en kritisk rolle i at opretholde produktkvalitet, sikkerhed og proceseffektivitet. En af de mest innovative og udbredte løsninger til dette formål er "dimple jacket" designet, en type varmekappe, der har revolutioneret måden, hvorpå vi styrer temperaturen i trykbeholdere. Men hvad er en dimple jacket egentlig, hvordan fungerer den, og hvorfor er den blevet et foretrukket valg for så mange industrier? Lad os dykke ned i denne fascinerende teknologi.

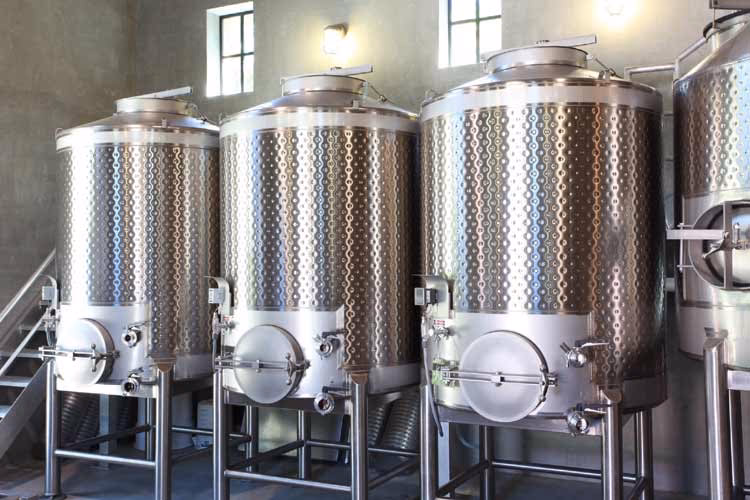

Hvad er en Dimple Jacket? En Dybdegående Forklaring

En dimple jacket, eller fordybningskappe på dansk, er en specialdesignet varmekappe, der anvendes til at kontrollere temperaturen i beholdere og reaktorer. Den består grundlæggende af to lag metal – en tyndere ydre skal, typisk i rustfrit stål, der er punkt- eller stiksvejset til selve beholderens væg i et regelmæssigt mønster. De punktsvejste områder, hvor de to lag er forbundet, skaber en række små, fordybede "kratere" eller fordybninger (dimples), deraf navnet.

Mellem disse to metallag skabes et smalt rum, hvorigennem et varme- eller kølemedium (f.eks. damp, vand, olie) cirkulerer. Det unikke ved dimple jacket-designet er, at netop disse fordybninger fremkalder turbulens i det strømmende medium. Denne turbulens er afgørende, da den forbedrer varmeoverførselseffektiviteten markant sammenlignet med en glat overflade. Ved at forstyrre den laminære strømning sikres det, at mere af mediet kommer i kontakt med beholderens overflade, hvilket resulterer i en hurtigere og mere ensartet temperaturregulering af indholdet i beholderen.

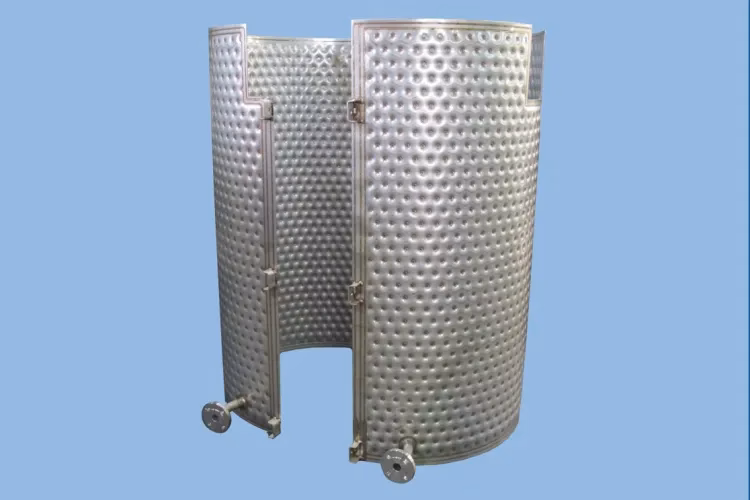

Hvordan Fremstilles en Dimple Jacket?

Fremstillingsprocessen af en dimple jacket er en specialiseret opgave, der kræver præcision og erfaring for at sikre optimal ydeevne og overholdelse af sikkerhedsstandarder som ASME. Processen involverer typisk følgende trin:

1. Materialevalg: Typisk anvendes tyndere rustfrit stål (f.eks. 12 eller 14 gauge) til den ydre kappe, mens selve beholderen kan være af et tilsvarende eller tykkere materiale. Andre materialer som Inconel, Carbon Steel, Hastelloy, Monel og Incoloy kan også anvendes til specialapplikationer.
2. Forberedelse af plader: Den ydre tynde metalplade forberedes og skæres til, så den passer til beholderens form og størrelse.
3. Punktsvejsning: Den tynde metalplade punktsvejses i et foruddefineret mønster til beholderens ydre skal. Disse punktsvejsninger skaber de karakteristiske fordybninger. Dette trin kræver høj præcision for at sikre et ensartet mønster og styrke.
4. Trykprøvning: Efter svejsningen injiceres et tryksat medium (f.eks. vand) mellem de to lag. Dette trin tjener to formål: for det første udvider det den tynde ydre plade, hvilket skaber de endelige "dimples" og det interne flowrum; for det andet fungerer det som en vigtig trykprøvning for at sikre, at kappen kan modstå de specificerede driftstryk uden lækager.
5. Finish: Kappen inspiceres og færdiggøres, klar til installation på den endelige beholder.

Dimple jackets kan fremstilles i forskellige mønstre og trykklassifikationer for at imødekomme specifikke anvendelseskrav, og hver variant valideres og trykprøves i henhold til ASME-reglementet.

Fordele og Anvendelsesområder for Dimple Jackets

Dimple jackets tilbyder en række signifikante fordele, der gør dem velegnede til et bredt spektrum af industrielle applikationer:

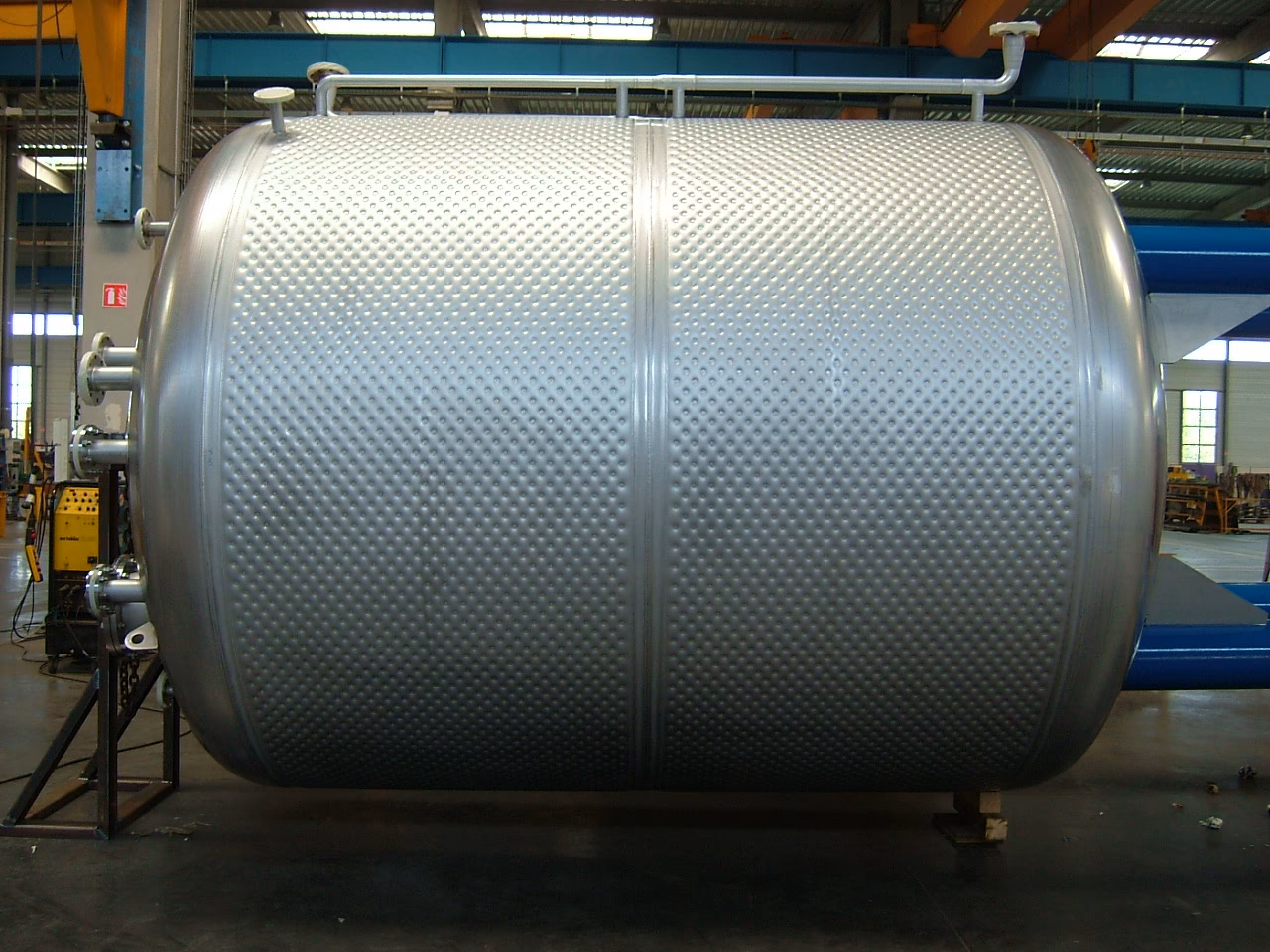

Effektiv Varme- og Køleoverførsel

Som nævnt skaber fordybningerne turbulens, hvilket resulterer i en meget effektiv varmeoverførsel, selv ved lave mediastrømningshastigheder. Dette gør dem ideelle til både opvarmnings- og køleprocesser. De er særligt velegnede til dampapplikationer, hvor de sikrer ensartet temperaturkontrol og kan endda bruges til køling under andre procestrin, hvilket øger produktiviteten.

Høj Trykmodstand

Dimple jacket-designet giver enestående styrke under ensartet temperatur- og trykbelastning. De kan modstå høje jakketryk, ofte op til 290 psig ved 300°F (eller 200 PSI ved 400°F afhængigt af specifikationerne), uden at det kræver en betydelig forøgelse af sidevæggens tykkelse på selve beholderen. Dette er en stor fordel sammenlignet med traditionelle kapper, som ofte kræver tykkere og tungere materialer for at håndtere lignende tryk.

Store Varmeoverførselsområder og Omkostningseffektivitet

Dimple jackets er almindeligt anvendt i design af store tanke. På store beholdere er de ofte mere omkostningseffektive end konventionelle kapper, samtidig med at de opretholder et højere trykfald, hvilket indikerer effektiv varmeoverførsel over store områder. Deres lette konstruktion bidrager også til lavere materiale- og fremstillingsomkostninger.

Fleksibilitet med Zoneinddeling

Varmekapper kan anvendes på hele overfladen af en beholder eller opdeles i zoner. Dette giver mulighed for at styre strømmen af varme- eller kølemedium til specifikke områder, hvilket optimerer proceseffektiviteten og reducerer trykfaldet i kappen. Fordelen ved flere zoner er bedre effektivitet i varmeoverførslen, men det kræver også flere ind- og udgange at styre.

Alsidighed i Form og Størrelse

En af de største fordele ved dimple jackets er deres alsidighed. De kan tilpasses næsten enhver form og størrelse af procesbeholdere, herunder skaller og endestykker, hvor pladsen tillader det. Denne tilpasningsevne gør dem uundværlige i en lang række industrier, herunder:

• Kemisk industri: Til reaktorer og blandetanke.
• Fødevare- og drikkevareindustrien: Til opvarmning af chokolade, sirup, mælk og andre flydende fødevarer samt køling af drikkevarer.
• Biofarmaceutisk industri: Hvor præcis temperaturkontrol er afgørende for produktionsprocesser.
• Sundhedsindustrien: Til sterilisering og opbevaring af følsomme materialer.

Dimple Jackets Sammenlignet med Andre Kappetyper

For at forstå dimple jacket'ens position på markedet, er det nyttigt at sammenligne den med andre almindelige kappetyper:

Sammenligningstabel: Kappetyper

Som tabellen viser, har dimple jackets klare fordele i forhold til pris og vægt, især ved store beholdere, og leverer fremragende varmeoverførselseffektivitet takket være den skabte turbulens. Deres primære svaghed er imidlertid ved applikationer, der kræver hurtig og gentagen vekslen mellem ekstreme temperaturer (termisk cykling), hvor metallet kan opleve træthed og potentielt svigte over tid.

Vigtigheden af Kvalitet og ASME-Certificering

Når man investerer i beholdere med varmekapper, er det afgørende at samarbejde med en erfaren og anerkendt partner, der er specialiseret i ASME-teknik og fremstilling af varmeoverførselsbeholdere. ASME (American Society of Mechanical Engineers) er en globalt anerkendt standard for trykbeholdere, der sikrer sikkerhed og ydeevne.

Virksomheder, der er ASME-certificerede, har gennemgået strenge validerings- og trykprøvninger for at sikre, at deres produkter lever op til de højeste sikkerheds- og kvalitetsstandarder. Dette er især vigtigt, da dimple jackets ofte opererer under høje tryk og temperaturer. En grundig designverifikation og overholdelse af ASME-koden sikrer, at den korrekte tryk- og temperaturklassifikation anvendes for hver specifik applikation, før projektet godkendes.

Ofte Stillede Spørgsmål om Dimple Jackets

Q: Hvilke typer væsker kan bruges som varme- eller kølemedium i en dimple jacket?

A: En lang række medier kan anvendes, herunder damp, varmt eller koldt vand, glykolblandinger, termisk olie og andre varmeoverførselsvæsker. Valget afhænger af den specifikke procestemperatur og de kemiske egenskaber.

Q: Er dimple jackets velegnede til alle typer beholdere?

A: Dimple jackets er ekstremt alsidige og kan tilpasses mange forskellige beholderformer og -størrelser. De er dog ikke anbefalet til applikationer, der kræver hurtig termisk cykling (hurtig opvarmning og afkøling i gentagne cyklusser), da dette kan føre til metaltræthed over tid.

Q: Hvad er formålet med "fordybningerne" (dimples) i en dimple jacket?

A: Fordybningerne skaber turbulens i det varme- eller kølemedium, der strømmer gennem kappen. Denne turbulens forbedrer varmeoverførselseffektiviteten markant ved at sikre, at mere af mediet kommer i kontakt med beholderens overflade, hvilket resulterer i hurtigere og mere ensartet temperaturkontrol.

Q: Kan en dimple jacket opdeles i zoner?

A: Ja, dimple jackets kan designes med flere zoner, hvilket giver mulighed for uafhængig temperaturkontrol af forskellige dele af beholderen. Dette kan forbedre proceseffektiviteten og give mere præcis temperaturstyring.

Q: Hvad er fordelene ved en dimple jacket sammenlignet med en traditionel dobbeltvægget kappe?

A: Dimple jackets er typisk lettere, mere omkostningseffektive (især for store tanke) og kan håndtere højere tryk uden at kræve tykke vægge. De tilbyder også fremragende varmeoverførselseffektivitet på grund af den skabte turbulens. Traditionelle dobbeltvæggede kapper er tungere og dyrere, men kan være bedre til visse specialapplikationer, især med baffles.

Samlet set repræsenterer dimple jacket-teknologien en robust, effektiv og alsidig løsning for temperaturkontrol i et væld af industrielle processer. Dens evne til at levere høj ydeevne til en konkurrencedygtig pris, kombineret med dens tilpasningsevne, cementerer dens position som et foretrukket valg for ingeniører og producenter verden over. Ved at forstå dens mekanismer, fordele og begrænsninger kan virksomheder træffe informerede beslutninger, der optimerer deres operationer og sikrer produktkvalitet.
