Modellering af Jacketstrukturer i CIM: En Dybdegående Guide

Jacketstrukturer er rygraden i mange offshore-installationer, fra olie- og gasplatforme til havvindmøller. Deres design og konstruktion kræver ekstrem præcision og robusthed for at modstå de barske forhold på havet. I denne artikel vil vi udforske, hvordan moderne Computer Integrated Manufacturing (CIM) software, som f.eks. midas CIM, spiller en afgørende rolle i at modellere, analysere og optimere disse komplekse strukturer. Vi vil dykke ned i de trin, der er involveret i at skabe detaljerede 3D-modeller, og hvordan disse modeller kan integreres direkte i avancerede analyseprocesser for at sikre maksimal sikkerhed og effektivitet.

Ved at kombinere avanceret software med ingeniørfaglig ekspertise er det muligt at overvinde de unikke udfordringer, der er forbundet med offshore-konstruktioner, og dermed levere løsninger, der ikke alene er funktionelle og holdbare, men også omkostningseffektive og miljømæssigt ansvarlige. Denne guide vil give dig en dybere forståelse af de tekniske aspekter og de praktiske anvendelser af CIM inden for dette specialiserede felt.

Hvad er en Jacketstruktur?

En jacketstruktur er en stålrammekonstruktion, der typisk anvendes som fundament for offshore-platforme eller havvindmøller. Den er designet til at blive drevet ned i havbunden og er understøttet af et gitterværk af vandrette, lodrette og skrå strukturelle elementer. Øverst monteres et dæk, som huser proces- og beboelsesfaciliteter, samt andet nødvendigt udstyr til drift. Strukturen er bygget til at modstå enorme kræfter fra vind, bølger og strøm, en evne der opnås gennem en intelligent kombination af massive pæle, søjler, bjælker og afstivninger. Dette komplekse design sikrer stabilitet og funktionalitet under selv de mest udfordrende marine forhold.

Jacketstrukturer er foretrukne i mange offshore-projekter på grund af deres evne til at tilpasse sig forskellige vanddybder og havbundsforhold. Deres åbne gitterstruktur minimerer bølgelaster sammenlignet med massive konstruktioner, hvilket bidrager til deres holdbarhed og modstandsdygtighed over for ekstreme vejrforhold. Den præcise udførelse af hver enkelt komponent og deres samspil er afgørende for strukturens samlede integritet og levetid.

Modellering af Jacketstrukturer i CIM

At modellere en jacketstruktur i et CIM-miljø er en proces, der muliggør en sømløs integration af 3D ISO-modellering og strukturel analyse. Dette betyder, at ingeniører kan skabe en visuelt detaljeret model, der samtidig fungerer som grundlag for omfattende strukturel analyse. Denne tilgang sikrer en høj grad af nøjagtighed og effektivitet i designprocessen, hvilket er afgørende for at opfylde de strenge krav til sikkerhed og ydeevne i offshore-industrien.

Processen for at skabe en detaljeret og analyse-klar 3D ISO-model i software som midas CIM følger typisk en række veldefinerede trin, der sikrer præcision og funktionalitet:

1. Ekstraktion af Formlinjer fra DWG-tegninger

   Det første skridt er at importere eksisterende DWG-tegninger og udtrække de grundlæggende formlinjer, der definerer den overordnede geometri af jacketstrukturen. Disse linjer fungerer som skelettet, hvorpå den detaljerede 3D-model bygges. Præcis import og ekstraktion er fundamental for at sikre, at den digitale model afspejler det oprindelige design nøjagtigt.

2. Samling af Linjer i CIM-software

   Efter importen samles og justeres linjerne i CIM-softwaren under hensyntagen til den ønskede strukturgeometri. Dette indebærer ofte brug af standardfunktioner som "Flyt" (Move), "Kopier" (Copy) og "Roter" (Rotate) for at placere og justere elementerne præcist i rummet. Formålet er at opbygge en nøjagtig rumlig repræsentation af strukturen, som vil danne grundlag for de efterfølgende trin.

3. Tildeling af Tværsnit med Stålelement-funktion

   Når linjegrundlaget er på plads, anvendes softwarens funktion til at oprette stålelementer. Her tildeles de korrekte tværsnit (f.eks. rørprofiler, I-bjælker) til hver enkelt linje, hvilket transformerer de abstrakte linjer til faktiske strukturelle komponenter med specifikke fysiske egenskaber. Valget af tværsnit er afgørende for strukturens styrke og stivhed.

4. Definition af Skæreegenskaber med "Tool" og "Target" Funktioner

   For at opnå et højt detaljeringsniveau, især ved samlinger og knudepunkter, defineres skæreegenskaber for hvert element. Dette gøres ved hjælp af "Tool" og "Target" funktionerne, som muliggør præcis tilpasning af elementerne, hvor de mødes. Denne funktion er afgørende for at opgradere "Level of Detail" (LOD) for samlingspunkterne, hvilket er vitalt for nøjagtig analyse af spændingskoncentrationer og træthed.

5. Definition af Analyse Cases med Analyse-funktion

   Med den geometriske model på plads er næste skridt at definere analyse cases. Dette inkluderer opsætning af understøtninger (Support), forbindelser (Link) og opdeling af elementer (Member Divide) for at forberede modellen til strukturel analyse. Det er her, man angiver, hvordan strukturen interagerer med sin omgivelser, hvordan belastninger overføres, og hvilke grænsebetingelser der gælder. Dette trin er kritisk for at simulere virkelige forhold.

6. Ekstraktion som midas Civil-fil

   Endelig kan den færdige model ekstraheres som en fil, der er kompatibel med avancerede analyseprogrammer som midas Civil. Dette trin bekræfter, at den modellerede struktur nu er klar til en dybdegående strukturel analyse, hvor ingeniører kan teste dens ydeevne under forskellige belastningsscenarier, herunder statiske, dynamiske og træthedsbelastninger. Denne sømløse overgang mellem modellering og analyse er en af de største fordele ved CIM.

Ved at anvende skabelonelementer og den avancerede skærefunktion kan man ikke blot fremskynde modelleringsprocessen, men også opnå et usædvanligt højt detaljeringsniveau for samlingspunkterne. Dette er afgørende for at udføre præcise analyser af spændinger og træthed i de mest kritiske områder af strukturen. Det er værd at bemærke, at midas CIM ikke kun er velegnet til lineære strukturer, men også anbefales til modellering af komplekse vertikale strukturer, hvilket udvider dets anvendelsesmuligheder betydeligt inden for offshore-industrien. Den intuitive brugerflade og de kraftfulde værktøjer gør det muligt for ingeniører at fokusere på designoptimering snarere end på de tekniske udfordringer ved selve modelleringen.

Designrammer for Jacketstrukturer og Fundamenter

Optimalt design af jacketstrukturer og deres fundamenter er en kompleks opgave, der involverer mange variable og kræver en grundig forståelse af ingeniørprincipper. En veludviklet designramme tager højde for både kontinuerlige og diskrete designvariable for at opnå den mest effektive, sikre og økonomiske løsning. Designkriterier, der typisk tages i betragtning, inkluderer masse, træthed (fatigue), spænding (stress) og frekvens. Disse parametre er afgørende for at sikre strukturens holdbarhed, ydeevne og operationelle sikkerhed over dens forventede levetid.

For at validere de antagelser, der gøres under modelleringen, anvendes ofte aeroelastiske simulationer. Disse simulationer hjælper med at forstå, hvordan strukturen reagerer på dynamiske belastninger fra vind og bølger, og sikrer, at designet kan modstå selv ekstreme vejrforhold og seismisk aktivitet, hvis relevant. Den iterative proces mellem design, modellering og simulation er fundamental for at opnå et robust og økonomisk optimeret resultat, der minimerer risici og maksimerer levetiden.

Designkrav til en Stål-Jacket

Designet af en stål-jacket påvirkes af et utal af parametre, herunder den krævede styrke for at modstå drifts- og ekstreme belastninger, træthedslevetiden under cykliske belastninger, de specifikke belastninger fra dækket og miljøet, samt hele livscyklussen for platformen. Et af de mest kritiske aspekter er pæledesign, som alene kan udgøre op til 40% af de samlede omkostninger for platformens fundament og installation. Et vellykket pæledesign er en balanceret kombination af diameter, indtrængningsdybde i havbunden, pælevægtykkelse og afstand mellem pælene. Disse faktorer skal optimeres for at sikre tilstrækkelig bæreevne og modståelse af udtrækning.

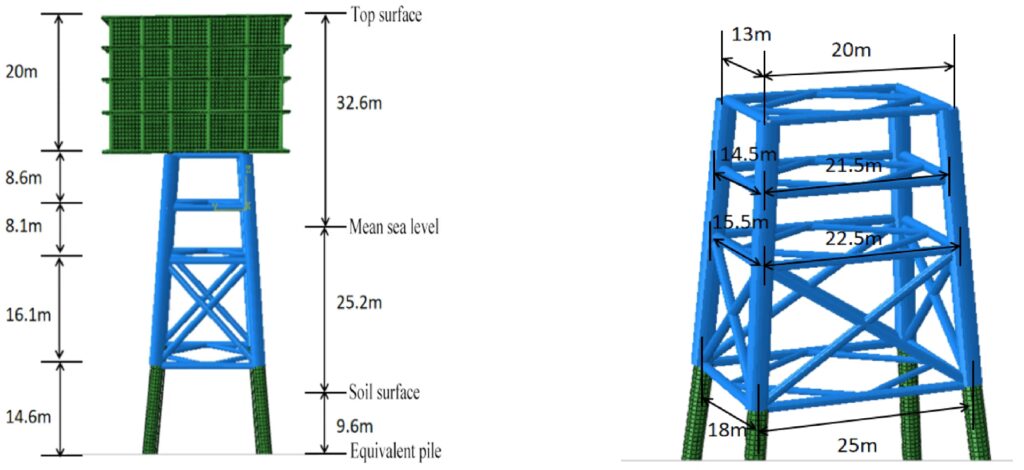

For at illustrere kompleksiteten af designkrav, kan vi se på et typisk eksempel for en stål-jacket designet til en vanddybde på 150 meter:

Disse tal understreger de enorme kræfter, en jacketstruktur skal kunne modstå, og hvorfor et omhyggeligt og detaljeret design er absolut nødvendigt. Hver komponent, fra de mindste afstivninger til de massive pæle, skal designes til at fungere som en samlet enhed under ekstreme belastninger. Ud over de statiske og dynamiske belastninger skal designet også tage højde for materialernes træthedsegenskaber under gentagne belastningscyklusser over strukturens levetid, hvilket er en kritisk faktor for sikkerhed og holdbarhed.

Ofte Stillede Spørgsmål om Jacketstrukturer og CIM

Hvad er en jacketstruktur, og hvorfor bruges den?

En jacketstruktur er et stålrammefundament, der anvendes til at understøtte offshore-platforme eller vindmøller. Den bruges på grund af sin robusthed, relativt lave modstand mod bølger og strøm, og evne til at overføre store belastninger fra dækket og miljøet ned til havbunden, hvilket sikrer stabilitet og sikkerhed i et maritimt miljø. De er særligt velegnede til vanddybder, hvor andre fundamenttyper som tyngdekraftplatforme eller monopæle bliver uøkonomiske eller teknisk udfordrende.

Hvilken rolle spiller CIM-software i designet af jacketstrukturer?

CIM-software (som midas CIM) er afgørende for at skabe detaljerede 3D-modeller af jacketstrukturer. Den integrerer modellering med avanceret strukturel analyse, hvilket gør det muligt for ingeniører at visualisere strukturen, tildele materialegenskaber, definere belastninger og udføre komplekse strukturelle analyser for at sikre designets integritet, ydeevne og overholdelse af internationale standarder og forskrifter. Dette accelererer designcyklussen og reducerer potentielle fejl.

Hvad er de største designudfordringer for jacketstrukturer?

De største designudfordringer inkluderer håndtering af ekstreme miljømæssige belastninger (vind, bølger, strøm, is), træthedsanalyse over strukturens levetid (især ved samlinger), optimalt pæledesign for at minimere omkostninger og sikre stabilitet, samt at opnå en balance mellem vægt, styrke og omkostningseffektivitet under hensyntagen til fremstillings- og installationsbegrænsninger. Korrosion og inspektion/vedligeholdelse er også vigtige overvejelser.

Kan CIM bruges til at modellere andre typer offshore-strukturer?

Ja, moderne CIM-software som midas CIM er alsidig og kan anvendes til modellering og analyse af en bred vifte af offshore-strukturer, herunder ikke kun lineære rammer, men også komplekse vertikale strukturer, flydende platforme, offshore broer og andre fundamenttyper. Dens fleksibilitet og omfattende funktionalitet gør den til et uundværligt værktøj i offshore-ingeniørbranchen for mange forskellige projektkrav.

Hvorfor er præcision i modelleringen så vigtig?

Præcision i modelleringen er altafgørende, fordi selv små unøjagtigheder kan føre til store fejl i den strukturelle analyse og potentielt kompromittere strukturens sikkerhed. En præcis model sikrer, at spændingsfordelinger, deformationer og træthedslevetid beregnes korrekt, hvilket er afgørende for sikkerheden, holdbarheden og den økonomiske levedygtighed af offshore-installationer. Det minimerer risikoen for strukturelt svigt, dyre reparationer og potentielle miljøkatastrofer, og sikrer, at investeringen beskyttes over hele levetiden.

Konklusion

Modellering af jacketstrukturer i et CIM-miljø repræsenterer et kvantespring inden for offshore-ingeniørkunst. Evnen til at skabe detaljerede, analyse-klare 3D-modeller fra de tidlige designfaser og integrere dem med avancerede strukturelle analyser er ikke blot en forbedring af workflowet, men en fundamental nødvendighed for at opføre sikre, effektive og økonomisk levedygtige offshore-installationer. Denne integration muliggør en dybere forståelse af strukturens adfærd under forskellige belastningsscenarier og bidrager til at optimere materialeforbrug og produktionsprocesser.

Med fortsat udvikling inden for software og modelleringsteknikker vil fremtidens jacketstrukturer sandsynligvis blive endnu mere optimerede og modstandsdygtige over for de udfordringer, havet præsenterer. Den synergi mellem avanceret software og ingeniørfaglig ekspertise er nøglen til at låse op for nye muligheder inden for offshore-konstruktion og til at sikre, at disse vitale strukturer kan tjene deres formål i årtier fremover. Denne teknologiske udvikling understøtter ikke kun traditionelle olie- og gasprojekter, men er også afgørende for den voksende havvindindustri, hvor robuste og pålidelige fundamenter er en forudsætning for succes.
